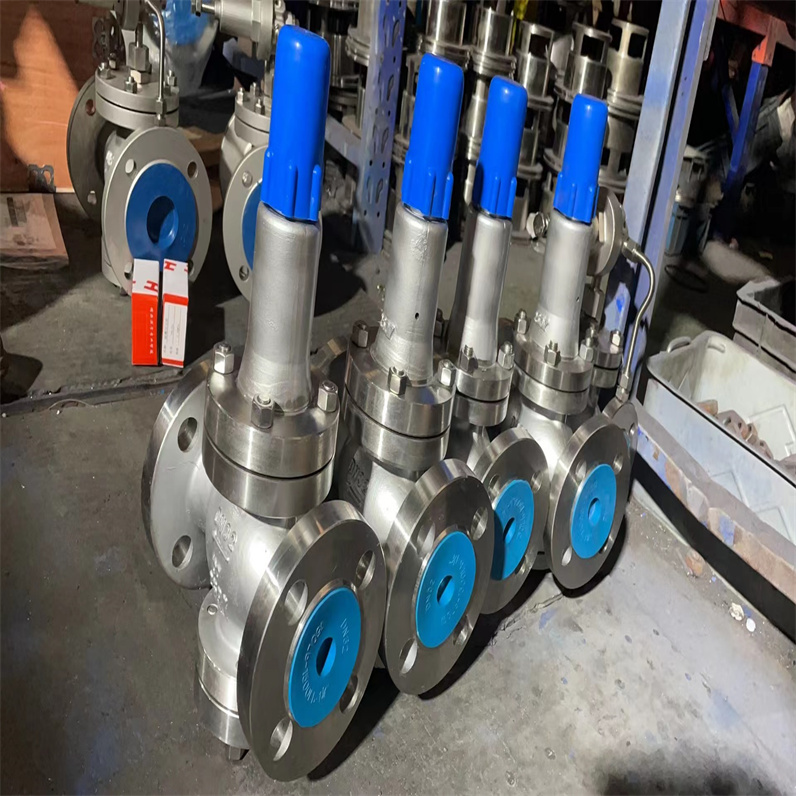

Y42F-2507雙相鋼海水減壓閥技術規范

Y42F-2507雙相鋼海水減壓閥技術規范

2507雙相鋼減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

Y42F-2507雙相鋼海水減壓閥技術規范

由主閥和導閥兩部分組成，主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。

導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

SAF2507的較高的鉻及鉬含量使其對有機酸如甲酸、乙酸等具有較強的抗整體腐蝕的能力.SAF2507合合金對無機酸,尤其是那些包含氯化物的無機酸也具有較強的抗腐蝕能力。

316L等級不能用于鹽酸環境中,它可能會遭到局部腐蝕或整體腐蝕.SAF2507可以用于稀釋的鹽酸環境里,具有較強的抗斑損及抗裂隙腐蝕的能力。

Y42F-2507雙相鋼海水減壓閥技術規范雙相不銹鋼基本知識

雙相不銹鋼基本知識本文簡介：雙相不銹鋼所謂雙相不銹鋼是在其固溶組織中鐵素體相與奧氏體相約各占一半，一般量少相的含量也需要達到30%。

在含C較低的情況下，Cr含量在18%28%，Ni含量在3%10%。

有些鋼還含有Mo、Cu、Nb、Ti，N等合金元素。

該類鋼兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，塑性、韌性更高，無室溫脆。

1.需要對相比例進行控制，最合適的比例是鐵素體相和奧氏體相約各占一半，其中某一相的數量最多不能超過65%，這樣才能保證有最佳的綜合性能。

如果兩相比例失調，例如鐵素體相數量過多，很容易在焊接HAZ形成單相鐵素體，在某些介質中對應力腐蝕破裂敏感。

3.雙相不銹鋼的連續使用溫度范圍為-50～250℃，下限取決于鋼的脆性轉變溫度，上限受到475℃脆性的限制，上限溫度不能超過300℃。

5.高鉻鉬雙相不銹鋼的熱加工與熱成型的下限溫度不能低于950℃，超級雙相不銹鋼不能低于980℃低鉻鉬雙相不銹鋼不能低于900℃，避免因脆性相的析出在加工過程造成表面裂紋。

7.需要熟悉了解雙相不銹鋼的焊接規律，不能全部套用奧氏體不銹鋼的焊接，雙相不銹鋼的設備能否安全使用與正確掌握鋼的焊接工藝有很大關系，一些設備的失效往往與焊接有關。

關鍵在于線能量和層間溫度的控制，正確選擇焊接材料也很重要。

焊接接頭（焊縫金屬和焊接HAZ）的兩相比例，尤其是焊接HAZ維持必要的奧氏體數量，這對保證焊接接頭具有與母材同等的性能很重要。

Y42F-2507雙相鋼海水減壓閥技術規范S32304低合金型雙相鋼

UNS2304牌號C≤0.030、Si≤1.0、Mn≤2.5、S≤0.030、P≤0.040、Cr:21.5-24.5、Ni:3.0-5.5、Mo:0.05-0.6、N:0.05-0.20、Cu：0.05-0.6。

Y42F-2507雙相鋼海水減壓閥技術規范的國家標準主要包括以下幾個方面：

一、設計標準：

GB/T 12247-2005《工業用減壓閥》為減壓閥的設計提供了參考，包括結構形式、安裝尺寸、材料選擇等內容。

二、制造標準：

GB/T 12244-2005《液體用減壓閥》和GB/T 12245-2005《氣體用減壓閥》為減壓閥的制造提供了參考，包括加工、組裝、測試等內容。

三、材質標準：

減壓閥的材料通常采用鑄鐵、碳鋼、不銹鋼等。國家標準中常用的材質標準有：GB/T12229-2005《鋼制無縫管用碳素素鋼和合金鋼材》、GB/T12230-2005《球墨鑄鐵》、GB/T12231-2005《鑄鋼件》等。

四、連接標準：

減壓閥的連接方式一般有法蘭連接、螺紋連接、對夾連接等。國家標準中常用的連接標準有：GB/T9113.1-2000、GB/T9113.2-2000《法蘭和焊簧連接的鋼制管道法蘭》、GB/T 7306.1-2000《螺紋管件標準》等。

五、試驗標準：

減壓閥的試驗標準包括外觀檢驗、尺寸偏差檢驗、密封性能檢驗、使用壽命檢驗等。國家標準中常用的試驗標準有：GB/T 13927-2008《球墨鑄鐵標準零件的檢驗》、GB/T13928-2005《鋼鑄件的檢驗》、GB/T 13932-2008《公稱壓力0.1MPa至16MPa閥門密封性能檢驗》等。

2507不銹鋼是一種雙相不銹鋼，含有25%鉻、4%鉬和7%鎳，專為需要強度和耐腐蝕性的苛刻應用而設計，如化工過程、石化和海水設備。該鋼材具有出色的抗氯化物應力腐蝕開裂、高熱導率和低熱膨脹系數。高鉻、鉬和氮的含量提供了出色的抗點蝕、縫隙腐蝕和一般腐蝕性能。

Y42F-2507雙相鋼海水減壓閥技術規范應用領域：

石油和天然氣工業設備

遠海平臺、熱交換器、過程和服務水系統、消防系統、注水和壓載水系統

化學工藝行業、熱交換器、容器和管道

海水淡化廠、高壓反滲透裝置和海水管道

機械和結構部件、高強度、耐腐蝕零件

電力工業FGD系統、公用事業和工業洗滌器系統、吸收塔、管道等

Y42F-2507雙相鋼海水減壓閥技術規范標準：

ASTM/ASME A240 - UNS S32750

EURONORM 1.4410 - X2 Cr Ni MoN 25.7.4

AFNOR Z3 CN 25.06 Az

Y42F-2507雙相鋼海水減壓閥技術規范耐腐蝕性：

普通腐蝕： 2507的高鉻和鉬含量使其極其耐有機酸（如甲酸和乙酸）的均勻腐蝕。2507還具有出色的抗硫酸等無機酸腐蝕性能，尤其是含氯化物的酸。

稀硫酸中的氯化物污染： 在含氯化物離子的稀硫酸中，2507的耐腐蝕性比904L更好，后者是一種專為抵抗純硫酸而設計的高度合金化的奧氏體不銹鋼等級。

氫氯酸： 2507可以在稀氫氯酸中使用，而316L不銹鋼（2.5%鉬）由于局部和均勻腐蝕的風險，不能在氫氯酸中使用。但在此圖中下方的區域，無需擔心點蝕，但必須避免縫隙。

等腐蝕曲線：

硫酸中的等腐蝕曲線： 在含有2000 ppm氯化物離子的硫酸中的0.1 mm/年等腐蝕曲線。

氫氯酸中的等腐蝕曲線： 破折線曲線代表沸點。

臨界點蝕溫度：

1M NACl中各種合金的臨界點蝕溫度范圍。

臨界縫隙腐蝕溫度：

10% FeCl3中各種合金的臨界縫隙腐蝕溫度。

晶間腐蝕：

2507的低碳含量極大降低了熱處理過程中在晶界處碳化物析出的風險；因此，該合金對碳化物相關的晶間腐蝕具有高度抵抗力。

應力腐蝕開裂：

2507的雙相結構提供了出色的抗氯化物應力腐蝕開裂（SCC）能力。由于其更高的合金含量，2507在耐腐蝕性和強度方面優于2205。2507在遠海石油和天然氣應用以及自然高鹵水或注入鹵水以增強采收的井中特別有用。

點蝕腐蝕：

可以使用不同的測試方法來確定鋼在含氯溶液中的點蝕抗性。上述數據是通過基于ASTM G 61的電化學技術測量的。在1M氯化鈉溶液中，若干高性能鋼材的臨界點蝕溫度（CPT）已確定。結果顯示了2507對點蝕腐蝕的出色抵抗性。每個牌號的正常數據范圍由條形圖的深灰色部分表示。

縫隙腐蝕：

在實際建筑和操作中，縫隙的存在幾乎是不可避免的，使不銹鋼在含氯環境中更容易受到腐蝕。2507對縫隙腐蝕高度抵抗。

Y42F-2507雙相鋼海水減壓閥技術規范性能規范

減壓閥流量系數(Cv)

Y42F-2507雙相鋼海水減壓閥技術規范主要零件材料

外形結構圖

Y42F-2507雙相鋼海水減壓閥技術規范主要外形尺寸

一、Y42F-2507雙相鋼海水減壓閥技術規范安裝前準備

在安裝減壓閥之前，需要進行一些準備工作以確保安裝過程的順利進行。首先，要檢查供水管網是否已經試壓、沖洗合格，這是安裝減壓閥的前提條件。其次，需要檢查減壓閥的規格型號是否與設計相符，以及閥外控制管路及導向閥各連接件是否緊固、外觀有無機械損傷。如果閥內有異物，需要及時清除。

二、Y42F-2507雙相鋼海水減壓閥技術規范閥安裝步驟及注意事項

1. 確定安裝位置：減壓閥可以水平或垂直安裝在平管道上。為了便于操作和維護，一般建議將減壓閥直立安裝在水平管道上。如果水質不純凈，含有雜質，必須在減壓閥的上游進水口處安裝過濾器，以防止雜質干擾減壓閥的正常運作。

2. 安裝方向：減壓閥的安裝必須嚴格按照閥體上的箭頭方向進行，確保與流體流動方向一致。如果安裝方向錯誤，可能會導致減壓閥無法正常工作。

3. 調整出口壓力：在打開減壓閥調整出口壓力的地方，用一字起子調節。順時針旋轉起子，出口壓力變大；逆時針旋轉起子，出口壓力減小。直到出口壓力達到要求值。

4. 安裝膨脹水箱和止回閥：為了防止水錘對管道和閥門造成損害，可在減壓閥后安裝小型膨脹水箱。同時，如果減壓閥需要安裝在熱水系統中，必須在減壓閥和膨脹水箱之間安裝止回閥。這樣可以確保膨脹水箱有效吸收因熱膨脹而增大的水體積，并防止熱水回流或壓力波動對減壓閥造成影響。

三、Y42F-2507雙相鋼海水減壓閥技術規范安裝后的檢查

安裝完成后，需要對減壓閥進行檢查以確保其正常工作。首先，要檢查減壓閥前后是否有泄漏現象。其次，要觀察減壓閥的出口壓力是否穩定并符合設計要求。最后，對于沒有攜帶壓力表的減壓閥，需要在其前后相鄰部位安裝上壓力表以便觀察其工作狀態。

四、Y42F-2507雙相鋼海水減壓閥技術規范關于減壓閥立裝的解答

減壓閥可以立裝也可以水平安裝，具體安裝方式應根據實際情況和安裝環境進行選擇。立裝時需要注意確保減壓閥的穩定性和安全性，避免因安裝不當而導致故障或安全事故的發生。綜上所述，減壓閥的正確安裝方法是確保其正常運行和延長使用壽命的關鍵。在安裝過程中需要嚴格遵守相關規范和要求，并注意細節問題以確保安裝質量和安全性。

Y42F-2507雙相鋼海水減壓閥技術規范

一、選購適合的減壓閥

在安裝減壓閥之前，首先需要選購適合的減壓閥。目前市場上有多種型號和規格的減壓閥，因此需要根據具體的使用場景和工作要求來選擇合適的減壓閥。一般來說，減壓閥的額定流量和額定壓力應該與管道系統的實際工作參數相符。

二、確定安裝位置

減壓閥的安裝位置應該在進水口的直線段上，并且應該盡量避免在彎頭、三通處等流速變化較大的位置安裝。同時，減壓閥的上游和下游應該有足夠的直線段，以確保閥門能夠正常開啟和關閉。

三、選擇連接方式

減壓閥的連接方式一般有法蘭連接、螺紋連接、對夾連接等多種方式。在選擇連接方式時，需要根據管道系統的實際情況和使用要求來確定。同時，連接方式還需要與減壓閥的型號和規格相匹配。

四、安裝減壓閥

在安裝減壓閥時，需要注意以下幾點：

1. 減壓閥應該處于開啟狀態，減壓閥的調節手輪應該旋轉至最大開度。

2. 在連接減壓閥前，應該先清洗管道系統，以避免管道內部的雜質進入減壓閥。

3. 在連接減壓閥時，應該使用密封墊片或者密封膠，以確保連接處沒有泄漏。

4. 安裝減壓閥后，應該仔細檢查連接處是否有泄漏現象，并及時進行處理。

五、調整減壓閥

在安裝完成后，需要進行減壓閥的調整。具體方法如下：

1. 使用壓力表對減壓閥進行測試，確保減壓閥的調節性能符合要求。

2. 如果需要進行調節，應該先關閉減壓閥，然后將調節手輪轉至預定的調節壓力。

3. 打開減壓閥，并監測壓力表的讀數，以確保調節壓力在要求范圍內。

總之，在安裝減壓閥時，需要仔細考慮減壓閥的型號、安裝位置、連接方式、調節方法等多個方面，以確保減壓閥能夠正常運行并發揮其應有的作用。
